Резисторы (сопротивления)

Резисторы или как иногда называют сопротивления - это самый распространенный компонент любых схем. В различных устройствах их может быть от  нескольких десятков до нескольких сотен, а то и более. В схемах резисторы выступают в роли нагрузочных или в качестве токоограничивающих элементов, делителей напряжения, добавочных сопротивлений либо в качестве шунтов в измерительных цепях. На схемах резистроы изображают в виде прямоугольника.

Постоянные резисторы могут иметь один или несколько отводов от резистивного элемента, при наличии большого числа отводов длину символа разрешается увеличивать. Сопротивление постоянного резистора изменить невозможно, поэтому если в цепи требуется получить определенную величину тока то требуется подбирать определенные элементы цепи. Возле символов этих элементов на схемах ставят звездочку * - знак, говорящий о необходимости их подбора при настройке или регулировке.

Обозначения резисторов.

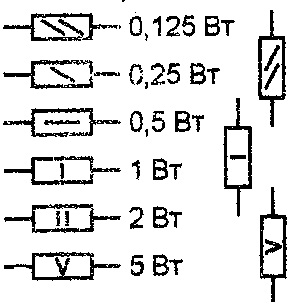

Номинальную мощность рассеивания резисторов (от 0,05 до 5 Вт) обозначают специальными знаками, помещаемыми внутри символа. (Рис.1)

Номинальное сопротивление указывают числовым или числовым-буквенным обозначением. Если на резисторе указана только цифра или цифры то его наминал равняется данному числу. Например если указанно число 27, то это означает что резистор имеет сопротивление в 27 Ом.

Резисторы с номиналом от 1 до 999 кОм обозначают числом с буквой. Например 56 к означает 56 кОм, если свыше одного мегаома то ставится буква М. Например 2 М означает величину сопротивления данного резистора в два мегаома.

На корпусах отечественных резисторах зачастую указывается отклонение от номинального значения, а если позволят размер самого элемента то указывают номинальную мощность рассеивания.

Согласно ГОСТ 11076-69 еденицы сопротивления указываются в кодированной системе:

Е- омы.

К- килоомы.

М- мегаом.

Если резистор имеет сопротивление 42 Ом, то его обозначают 42 Е.

Если 100 килоом, то 100к.

Сопротивления от 100 до 1000 Ом и от 100 до 1000 кОм их номинал выражают в долях килоома и мегаома. Например 125 Ом - 0,25 ком - К18. 920 ом  - 0,92 кОм - К 92. 680 Ом - 0,68 кОм - М 68.

Если номинальное сопротивление целое число и дробь, то еденицу измерения ставят на месте запятой:

2.,2 Ом - 2Е2

5.5 кОм - 5К2 .

Также кодируется и допуск отклонений от номинального значения:

отклонение в "+" "-" 1 % - обозначается буквой Р.

"+" "-" 2 % - Л.

"+" "-" 5 % - И

"+" "-" 10 % - С

"+" "-" 20 % - В.

Отсуда выходит если на резисторе написано К27И что сопротивление данного резистора равно 270 Ом с отклонением +" "-" 5 %.
