Назвал страницу так, просто потому что эта часть мне самому не особо по душе, но иногда приходится вникать в эту тьму)).

Решил на днях сделать усилитель для ноутбука, благо были колонки от сломанного ТВ. Так как сам не особо силен в микросхемах и прочему полупроводниковому хозяйству, начал поиск в интернете простейших усилителей звука. Нашел множество различных но остановился на самом простейшем. Цитирую практически полное описание и порядок работы:

Усилитель звука для компьютера на микросхеме TDA 1557Q

 Один из самых простых усилителей. Собрать его сможет каждый, ну или почти каждый.

Вот навесная схема данного усилителя.

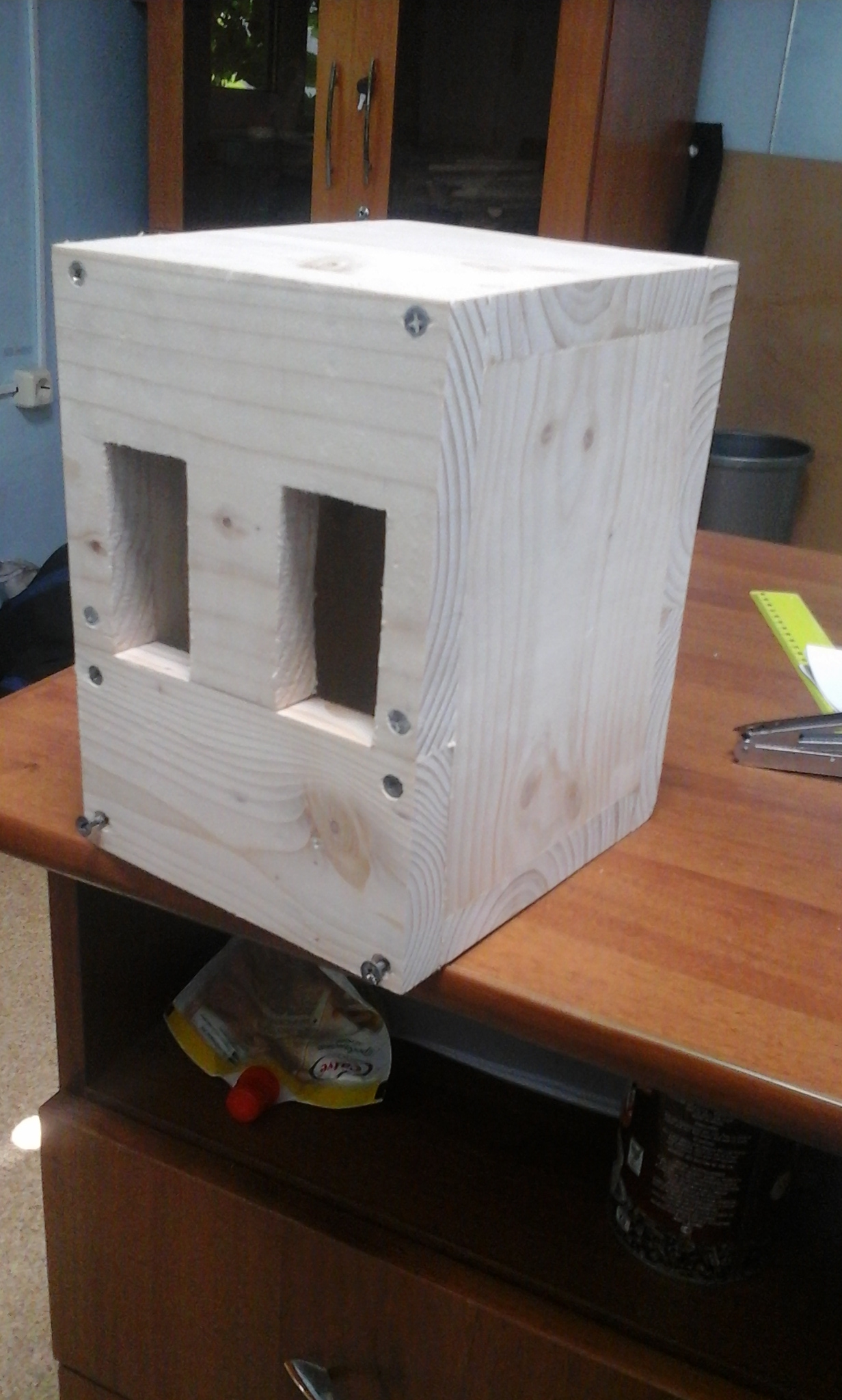

Даже коробочку своял из дерева:

Схема - мостовой стереоусилитель с наглядной схемой , собирается навесным монтажом, распаиваются детали  на ножках микросхемы.

Кроме самой микросхемы для сборки нужны: 2 сопротивления сопротивлением 10 кОм, 3 плёночных конденсатора, 2 из них ёмкостью 220n -470n и один 100n, как подобрать конденсаторы и их маркировка можно посмотреть сдесь - маркировка конденсаторов.  Электролитический конденсатор ёмкостью 2.200 — 10.000мкФ рабочим напряжением не менее 16 В и кнопка  для включения-отключения усилителя.  И конечно же динамики для вывода звука.

Звук подается с разъема для наушников любого устройства.
 К ногам электролитического  конденсатора можно подпаять плёночный 100n. Выключатель нужен для плавного включения усилителя звука.
Подоваемое напряжение на усилитель 10-18 вольт. Можно использовать простые блоки питания от различных устройств, только следует учесть их мощность и если использовать усилитель на "полную", необходимо выбрать блок питания по мощнее. Также можно использовать блок питания ПК. Только правильно выберите нужные выводы. Неправильное подключение плюса и минуса питания выводит микросхему из строя.

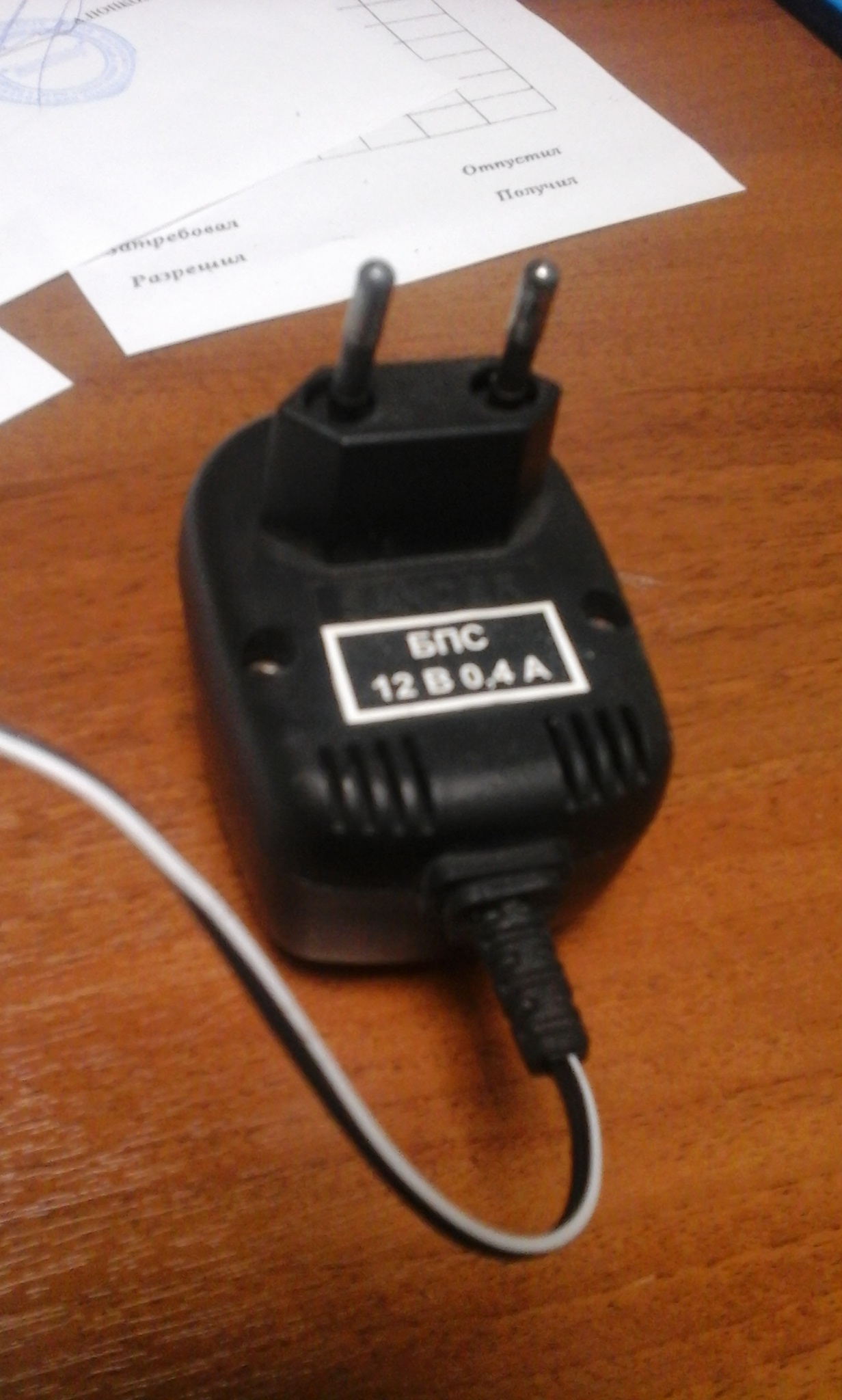

Я нашел такой:

Выходная мощность усилителя составляет 2*18 Ватт. Можно использовать динамики на 4 или 8 Ом. Только на 8 Ом будут петь тише. Микросхему  закрепить на радиаторе не очень маленьком, так как она греется.

В общем я спаял усилитель по этой схеме. И когда все подключил - не работает этот усилитель))). К стати микросхему заказал на алиэкспресс за очень дешево- 120 р. Я говорил что не силен в в полупроводниковых приборах. Хотя все делал как написано, не грел, не путал полюса питания. Расстроился конечно, но не надолго. Полазил в сети еще немного и нашел аналогичную схему.

Собрал и ее. В общем ничего у меня не получилось плюнул на все это и купил колонки для пк))). Не мое это .
